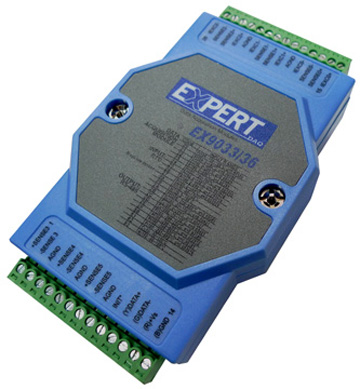

3個差異A / I通道和斷線檢測模塊,帶Modbus模塊
|
主要規格/特殊功能：
■ 分辨率：16bit
■ 模擬I / P通道：3個差異
採樣率： 15個樣本/秒
傳感器I / P：RTD（Pt，Ni）
隔離：3000V
■ 通過EX-9000的實用程序為個別通道設置偏置值
■ 斷線檢測
■ 雙看門狗定時器
■ 電源I / P：+ 10V至+ 30V
■ 功耗：2.5W
■ 工作溫度：-25〜75 ℃
P: 單個通道配置
M:支持Modbus協議
串行產品：
| |
EX9033 / 33M
EX9033P / 33PM
|
EX9015 / 15M
EX36 / 36M / 36P / 36PM
|
|
解析度
|
16位
|
16位
|
|
輸入通道
|
3 DIFF
|
6差異
|
|
輸入類型
|
2/3/4線RTD
|
Ch 0〜2：2/3/4線RTD
Ch 3〜5：2/3線RTD
|
|
採樣率
|
1 5個樣本/秒
|
1 2個樣本/秒
|
|
RTD類型
|
PT100 α = 0.00385
PT100 α = 0.003916
Ni120
PT1000 α = 0.00385
CU100 α = 0.00421
CU100 α = 0.00427
Cu1000 α = 0.00421
|
|
帶寬
|
15.7Hz
|
5.24Hz
|
|
準確性
|
±0.1％
|
±0.05％
|
|
零漂移
|
0.5μV/℃
|
0.5μV/℃
|
|
跨度漂移
|
20μV/℃
|
20μV/℃
|
|
CMR @ 50 / 60HZ
|
最小150分貝
|
最小150分貝
|
|
NMR @ 50 / 60Hz的
|
最小100分貝
|
最小100分貝
|
|
隔離
|
3000 VDC
|
3000 VDC
|
|
Modbus RTU
|
EX9033M / 33PM
|
EX9015M / 36M / 36PM
|
|
功率
|
|
|
要求
|
+ 10V至+ 30VDC
|
+ 10V至+ 30VDC
|
|
消費
|
1.0W
|
1.1W
|
|
溫度範圍
|
|
|
操作
|
-25 ℃至+ 75℃
|
-25 ℃至+ 75℃
|
|
存儲
|
-30 ℃至+ 75℃
|
-30 ℃至+ 75℃
|
|
|
|
| |
使用手冊
腳位分配
